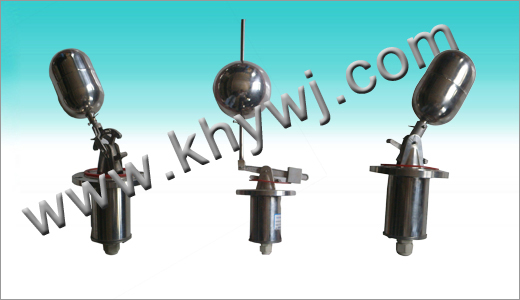

| UQK-01、02、03型浮球液位控制器(原名JYF型液位继电器) |
一、安装与使用
1、UQK型浮球液位控制器采用，非标准凸面法兰与被控容器相连接，用户在安装时，应根据图示凸面法兰尺寸配置相应的凸缘B。

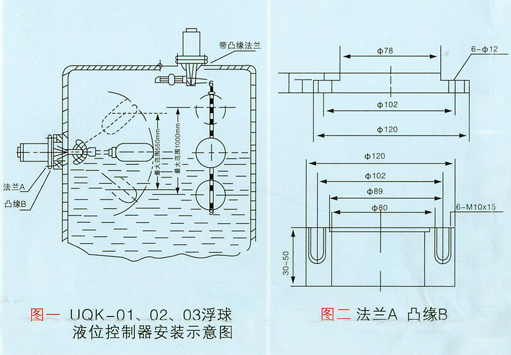

2、UQK-01型和UQK-02型浮球液位控制器为水平方向的安装形式，UQK-03型浮球液位控制器为垂直方向的安装形式（如图一）图中： ① 法兰A为被控控制器外壳上非标准凸面安装法兰，尺寸如图二所示。 ② 凸缘B为被控容器上与法兰A相连的非标准件，用户可根据图示尺寸相应配置，凸缘与被控容器焊接时，应注意凸缘的6-M10的方向。
3、UQK-03型浮球液位控制器的安装时，因为其浮球直径大于法兰孔直径，故容器盖应为可以拆装。（现本公司改进后有免拆装容器盖浮球）
4、UQK-02型浮球液位控制器的动作范围的整定属有级调整，动作范围为550毫米。动作范围的调整方法：在使用时可以通过调节位于扇形杠杆上的上、下二定位螺钉相对位置（改变浮球摆动角）或拆下开口销接换不同长度的连杆（改变浮球的摆动半径）来达至。
5、UQK-03型浮球液位控制器的动作范围的整定属无级调整，动作范围为1000毫米。动作范围的调整方法：在使用时可以通过改变浮球导向杆上的上、下二定位螺钉相对位置及杠杆的平衡块来达到。
6、控制器是非防水结构，不宜在室外露天场合使用。（不锈钢户外型可以在户外使用）
7、控制器安装时应在金属外壳可靠接地（一般可接在法兰上）以确保用电安全。
8、被控介质不应含有导磁杂质，并且液面的波动频率不能太大。
9、使用中的仪器应定期检查。（至少每半年维护一次）
| |   |
|
|
